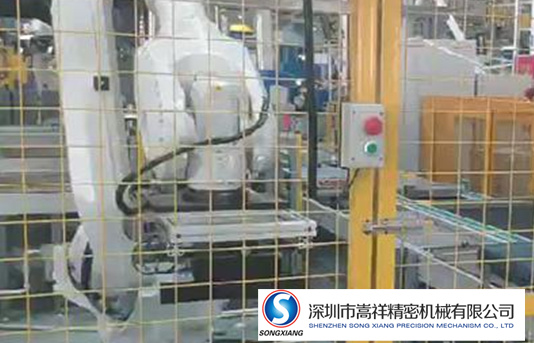

衝壓機器人的機械係統包括機殼，機殼內安裝有驅動機械臂上下移動的垂直運動機構，垂直運動機構的垂直滑塊上安裝有帶動機械臂上下軸向旋轉的擺臂運動機構，擺臂運動機構上安裝有帶動機械臂水平移動的水平運動機構，水平運動機構的水平滑塊上安裝有機械臂，機械臂上安裝有機械夾持設備，且機械臂上安裝有帶動該機械夾持設備旋轉的旋轉運動機構。上述新型機械手具有結構緊湊、體積小、重量小的特點。所有動作由伺服電機驅動，能夠實現衝床上下料、碼垛精準定位。手臂頭部通過真空吸盤、氣動夾爪等定製工裝夾具來滿足不同工件料片的拾取。
大部分衝壓機械手的各個運動機構多采用絲杆副、滑軌滑塊等傳動結構，在長期使用中，需定期加注潤滑油，以延長其使用壽命，由於受機器結構限製，維護時，需拆開機器方能加注潤滑油，從而大大增加了維護的難度並降低生產效率。
衝壓機器人在原機械結構中增加了自動潤滑裝置，其原理是在機殼內設置有用於給垂直運動機構、擺臂運動機構添加潤滑油的第一油脂分配器，機殼上部的圓筒內設置有用於給水平運動機構、旋轉運動機構添加潤滑油的第二油脂分配器。
第一油脂分配器的進油口、第二油脂分配器的進油口均與加油裝置相連，第一油脂分配器的多個出油口分別與垂直運動機構潤滑點、擺臂運動機構潤滑點相連，第二油脂分配器的多個出油口分別與水平運動機構潤滑點、旋轉運動機構潤滑點相連。共內置9個潤滑點達到了將機器內部看不到的潤滑點引出，隻需5分鍾就完成加油工作大大簡化了此項工作提高效率，延長衝壓機器人的壽命。
